Начертить схему цепи и определить фазные токи и потребляемую цепью активную мощность в нормальном режиме. Начертить в масштабе векторную диаграмму цепи, из которой графически найти линейные токи.
- Электроника, электротехника, радиотехника
Условие:
Три активных сопротивления RAB, RBC и RCA соединили в треугольник и включили в трехпроводную сеть с линейным напряжением UНОМ. Начертить схему цепи и определить фазные токи и потребляемую цепью активную мощность в нормальном режиме. Начертить в масштабе векторную диаграмму цепи, из которой графически найти линейные токи. Затем в цепи наступил аварийный режим, характер которого указан в таблице вариантов. Определить те же величины в аварийном режиме и начертить в масштабе векторную диаграмму цепи, из которой также графически найти линейные токи. Данные для своего варианта принять из таблицы 5. На схеме покажите фазные и линейные токи.
Таблица 5
Решение:

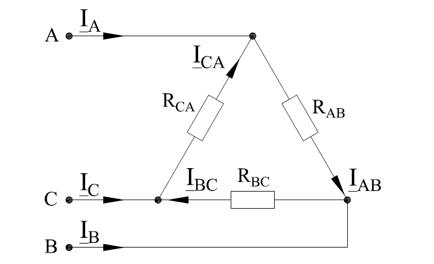

1. Начертим схему цепи в нормальном режиме:
Рис.1
2. Определим фазные токи и потребляемую мощность в нормальном режиме:
При соединении треугольником
