Определить: эквивалентное сопротивление цепи относительно вводов АВ; ток в каждом резисторе; напряжение на каждом резисторе; расход электрической энергии цепью за 10 часов.

Дата добавления: 30.10.2023

Условие задачи

Задача

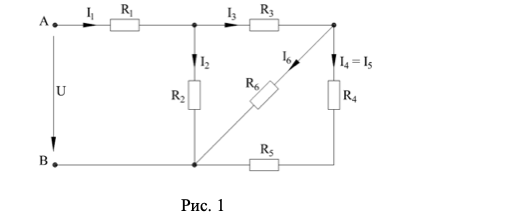

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведена в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить:

1) эквивалентное сопротивление цепи относительно вводов АВ;

2) ток в каждом резисторе;

3) напряжение на каждом резисторе;

4) расход электрической энергии цепью за 10 часов.

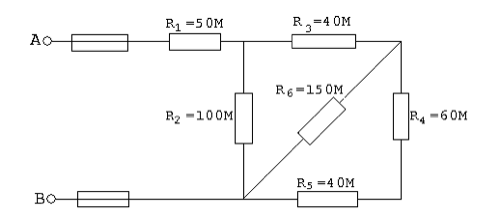

R1 = 5 Ом, R2 = 10 Ом, R3 = 4 Ом, R4 = 6 Ом, R5 = 4 Ом, R6 = 15 Ом, U2 = 100 B.



Ответ

1. Найдем эквивалентное сопротивление цепи относительно вводов АВ.

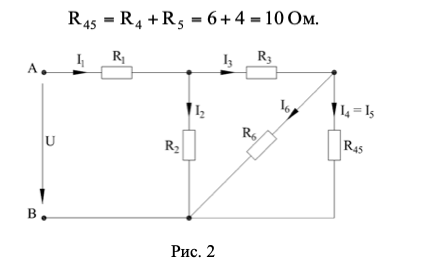

Резисторы R4 и R5 соединены последовательно, заменим их эквивалентным:

Резисторы R45 и R6 соединены параллельно, заменим их эквивалентн...
