  4. Задача Дано: E1 = 40 В, E2 = 10 В, R1 = 6 Ом, R2 = 10 Ом, R3 = 8 Ом, R4 = 5 Ом, R5 = 1 Ом. Найти: I1, I2, I3, I4, I5, I6...
  • 👋 Решение задач

  • 📚 Электроника, электротехника, радиотехника

решение задачи на тему:

Задача Дано: E1 = 40 В, E2 = 10 В, R1 = 6 Ом, R2 = 10 Ом, R3 = 8 Ом, R4 = 5 Ом, R5 = 1 Ом. Найти: I1, I2, I3, I4, I5, I6.

Дата добавления: 25.10.2023

Условие задачи

Задача

Дано:

E1 = 40 В, E2 = 10 В, R1 = 6 Ом, R2 = 10 Ом, R3 = 8 Ом, R4 = 5 Ом, R5 = 1 Ом.

Найти:

I1, I2, I3, I4, I5, I6.



Ответ

Решение.

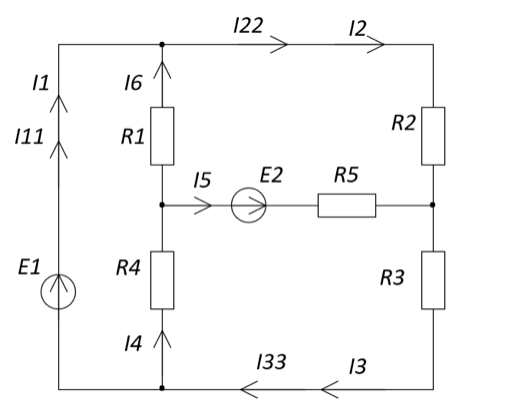

Обозначим на схеме (см. рисунок 1) направления контурных токов I11, I22 и I33 и действительных токов I1, I2, I3, I4, I5 и I6. В качестве контуров возьмём три внутренние ячейки цепи.

Рисунок 1 схема с направлениями контурных и действительных токов

Составим систему уравнений, согласно методу контурных токов:
