Условие:
Для цепи (рис.7) известны значения
r0=0, 1 Ом, r1= 0,9 Ом, r2= 10 Ом, r3= 2 Ом, r4= 1 Ом, r5= 0,6 Ом, r6= 1 Ом и I2=1 А.
Определить ЭДС источника, а также показания амперметра и вольтметра. Считая ЭДС источника неизменной, определить показания тех же приборов при сопротивлении
r6=0 (КЗ) и r6= ∞ (обрыв цепи).

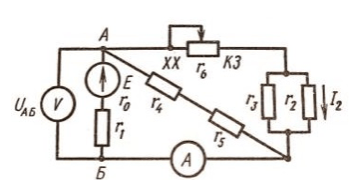

Рис.7. Схема цепи
Решение:
Упростим схему

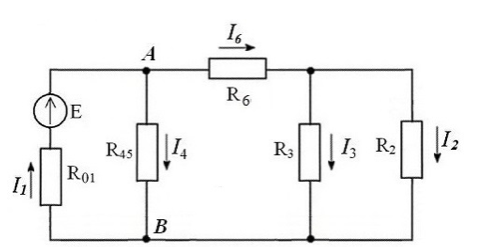

Рис.8. Расчетная схема цепи1
Здесь :
сопротивление параллельного соединения R3 и R2 :
R23 =2∙10/(2+10) = 1,67 Ом;
сопротивление последовательного соединения R5 и R4:
R45 =1 + 0,6= 1,6 Ом;
сопротивление последовательного соединения R0 и R1:
R01 =0,1 + 0,9 = 1 Ом;
1 случай: r6= 1 Ом :
Найдем падение напряжения на R2 :U2 = I2∙R2 = 1∙ 10 = 10 В;ток через резистор R3 : I3= U2 / R3...
