Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 значениям определить эквивалентное сопротивление цепи, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.
«Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 значениям определить эквивалентное сопротивление цепи, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 значениям определить эквивалентное сопротивление цепи, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.

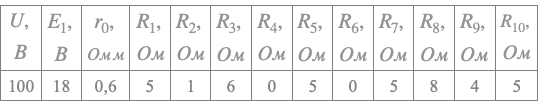

Таблица 1

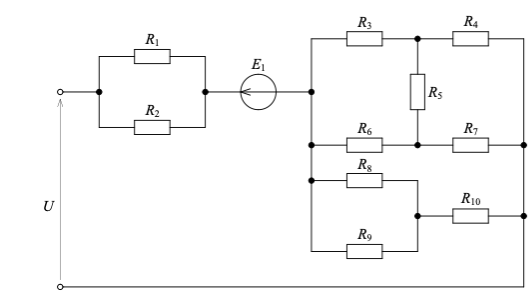

Рис. 1
Решение:
Решение

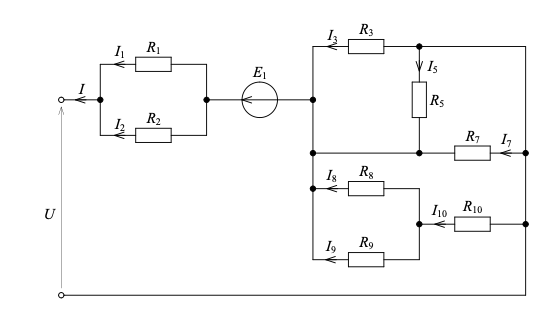

Преобразуем схему согласно исходным данным (сопротивления ветвей
Рис. 2
Последовательно преобразовывая схему (рис. 3, 4, 5, 6), определяем эквивалентно сопротивление цепи:
