Условие задачи

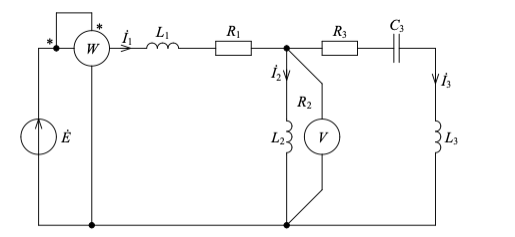

Для электрической цепи определить токи во всех ветвях цепи и напряжения на отдельных участках цепи. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показание вольтметра и активную мощность, измеряемую ваттметром.
Дано:
Ответ
Угловая частота переменного тока:

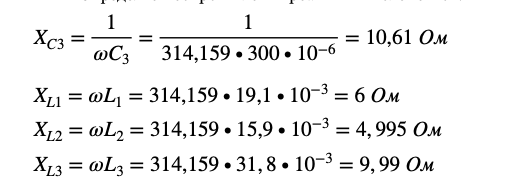

Определяем сопротивления реактивных элементов:
Определяем полные комплексные сопротивления участков цепи:
