Для разветвленной цепи, представленной на рис.1 определить токи во всех ветвях методом непосредственного применения законов Кирхгофа.

26 октября 2023
Электроника, электротехника, радиотехника

Условие:

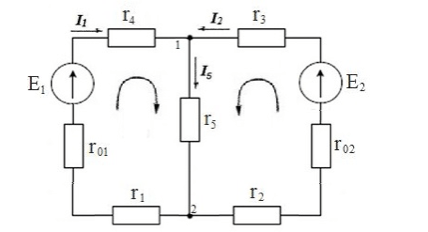

Рис.1.Схема цепи

Дано:
Е1= 50 В; Е2=65 В; r01=0,1 Ом; r02= 0,15 Ом; r1=4 Ом; r2=3 Ом;

r3= 15 Ом; r4= 8 Ом; r5= 4 Ом.

Решение:

Составляем систему уравнений для расчета токов во всех ветвях цепи на основании законов Кирхгофа. Для решения задачи методом непосредственного применения законов Кирхгофа необходимо составить столько уравнений, сколько ветвей с неизвестными токами. Число уравнений, составляемых по первому закону Кирхгофа, меньше числа узлов на единицу, оставшиеся уравнен...
