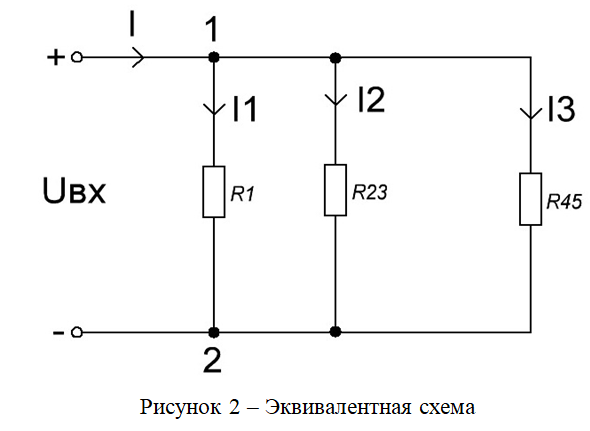

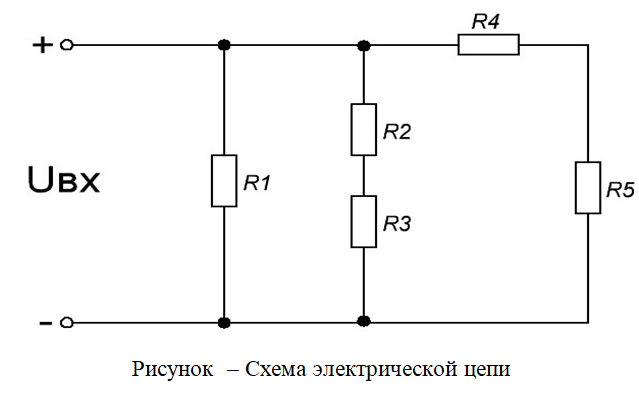

Задача Для схемы представленной на рисунке найти токи в ветвях, напряжения на элементах, мощности. Исходные данные: Uвх = 18 В; R1 = 9 Ом; R2 = 6 Ом; R3 = 3 Ом; R4 = 4 Ом; R5 = 5 Ом.

Рассчитайте схему мультивибратора на биполярных транзисторах с параметрами: β>100 , IKmax =100мА=100∙10-3 A; fГ>100 MГц с заданной частотой генерации f0=28кГц =28∙103 Гц и соотношением длительности импульса и паузы t1/ t2=2/3.

Выполнить следующее: - по исходным данным (схеме электрической цепи, значениям ЭДС и параметрам пассивных элементов), заданным номером варианта, рассчитать токи во всех ветвях цепи методом контурных токов;

Для резисторного каскада на транзисторе определить . Характеристики транзистора приведены на рис. П.5. Положение нагрузочной прямой по переменному току задано координатами
