Условие задачи
Для трехфазного асинхронного двигателя известны технические данные:
Номинальное напряжение Uн = 380 В;
Номинальная мощность Рн =15 кВт;
Коэффициент полезного действия ɳ=0,865;
Номинальный коэффициент мощности cosϕн=0,83;
Номинальная частота вращения nн=1465 об/мин;
Кратность пускового тока Iп/Iн= 7,5;
Кратность пускового момента Мп/Мэм=1,4;
Перегрузочная способность Мmax/Мэм=2,2;
Мощность потерь холостого хода в % от РнР0= 3%;
Процент снижения напряжения ∆Uн=7%.
Определить:
Номинальный и пусковой ток;
Потребляемую мощность двигателя;
Суммарные потери в двигателе;
Номинальное скольжение;
Электромагнитную мощность;
Мощность электрических потерь в роторе;
Электромагнитный номинальный момент;
Максимальный и пусковой моменты;
По четырем точкам, соответствующим скольжениям:S=0, S= Sн, S= Sкр, S=1, построить в масштабе механическую характеристику двигателя М= f(S).
Определить возможность запуска двигателя при снижении напряжения на ∆U%.
Ответ

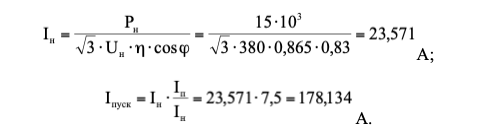

1. Номинальный и пусковой токи:
2. Потребляемая мощность двигателя:
3. Суммарные потери в двигателе:
