Условие задачи
Номинальная мощность трехфазного асинхронного двигателя с короткозамкнутым ротором Рном = 10 кВт, номинальное напряжение Uном = 380В, номинальная частота вращения ротора nном = 1420 об/мин, номинальный КПД ном = 0,84 и номинальный коэффициент мощности cos ном = 0,85. Кратность пускового тока I пуск / I ном = 6,5. Перегрузочная способность двигателя = 1,8.
Определить: потребляемую мощность; номинальный и максимальный (критический) вращающие моменты; пусковой ток; номинальное и критическое скольжения. Построить механические характеристики М = f (S) и n2 = f (М).
Ответ
Потребляемая мощность:
P P / 10/0,84 11,9кВт.

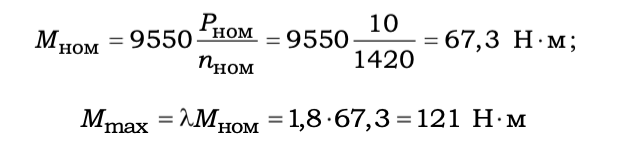

Номинальный и максимальный моменты:
Номинальный и пусковой токи:
