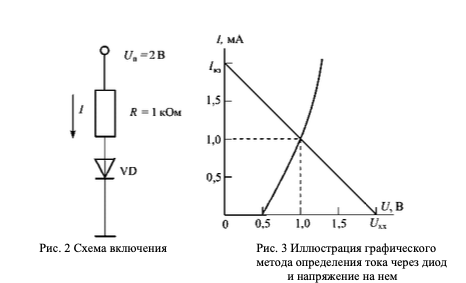

Задача Определить ток, текущий в схеме, представленной на рис. 2. Известна ВАХ диода (рис. 3), Uп = 2 В, R = 1 кОм.

Приближенный расчет мощности дизельной электрической станции

1. Нарисовать цепь в соответствии с заданными параметрами полных сопротивлений; 2. Определить действующее и мгновенное значение тока в цепи; 3. Построить топографическую векторную диаграмму напряжений;

1. Начертить истинную схему цепи с обозначением всех активных и реактивных сопротивлений;  2. Рассчитать недостающие параметры режима работы однофазной цепи;  3. Начертить векторные диаграммы токов и напряжений на комплексной плоскости;
