Условие:

Расчет усилительного каскада по постоянному току

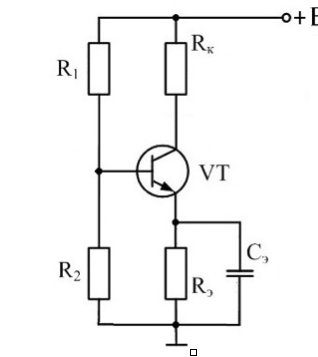

Рис.1. Схема каскада


Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке.
Дано:

 IK0 =1,4 мА=1,4∙10-3 A; UK0 =6,2 В  ; напряжение питания схемы ЕK = 15 В; параметры транзистора:   β=36 , UБЭ =0,62 В ;
низшая рабочая частота    fН =55 Гц.

Определить  R1, R2, RЭ, СЭ . Определить, как изменится  рабочая точка усилительного каскада  ( IK0 ,UK0 ) при изменении температуры от +200С до -300С.

Решение:

Выбираем URЭ =0,2∙ ЕK = 0,2∙ 15 =3 В ; отсюда
RЭ =0,2∙ ЕK / IK= 0,2∙ 15 / 1,4∙10-3 = 2,14∙103 Ом; стандартное значение 2,2 кОм.

RК =( ЕK - URЭ - UK0)/ IK0 = (15 3 6,2)/ 1,4∙10-3 = 4,14 ∙103 Ом;
стандартное значение 4,3 кОм.

выбираем ток делителя IД =7∙ IK0 / = 7∙ 1,4∙10-3 / 36= 0,27∙10-3 A;ЕK /IД = 15/0,27∙10-3 = 55 ∙103 Ом;R2 = (URЭ+ UБЭ )/ IД = (3+ 0...
