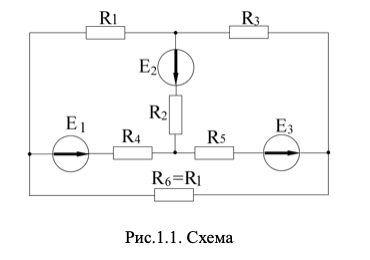

Рассчитать токи в ветвях заданной схемы методом контурных токов. Проверку правильности решение провести методом баланса мощностей. Дано: Е1=35 В, Е2=70 В, Е3=67 В, R1=4,4 Ом, R2=4,9 Ом, R3=15,2 Ом, R4=9,9 Ом, R5=59,8 Ом, R6=4,4 Ом.
«Рассчитать токи в ветвях заданной схемы методом контурных токов. Проверку правильности решение провести методом баланса мощностей. Дано: Е1=35 В, Е2=70 В, Е3=67 В, R1=4,4 Ом, R2=4,9 Ом, R3=15,2 Ом, R4=9,9 Ом, R5=59,8 Ом, R6=4,4 Ом.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать токи в ветвях заданной схемы методом контурных токов. Проверку правильности решение провести методом баланса мощностей.
Дано: Е1=35 В, Е2=70 В, Е3=67 В, R1=4,4 Ом, R2=4,9 Ом, R3=15,2 Ом, R4=9,9 Ом, R5=59,8 Ом, R6=4,4 Ом.
Решение:
Определим токи методом контурных токов

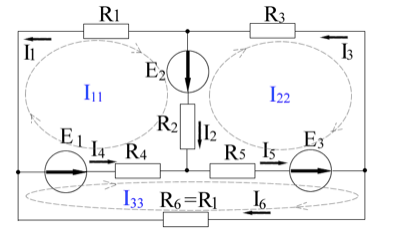

Рис.1.2. Расчетная схема к методу контурных токов
Для трех контуров схемы выберем направление обхода контуров по часовой стрелке, обозначим условно-положительные направления токов ветвях и в соответствии с обозначенными на схеме направлениями контурных токов, обозначенных на схеме как I11, I22 и I33, составим уравнения по второму закону Кирхгофа для этих контур...
