Условие задачи
Трёхфазный трансформатор имеет следующие данные: номинальная мощность Sн = 40 кВА, номинальные напряжения обмоток U1н = 6 кВ, U2н = 0,4 кВ. Максимальный магнитный поток в сердечнике Фmax = 0,026 Вб, схема соединения обмоток звезда-звезда с нулевым выводом.
Начертить электрическую схему соединения обмоток трансформатора; определить коэффициент трансформации К; число витков обмоток w1 , w2; линейные токи в обмотках. Частота тока питающей сети f = 50 Гц.
Ответ

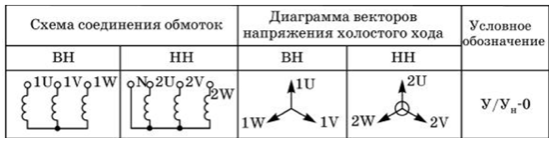

1. Схема соединения обмоток:
2. Коэффициент трансформации:
