решение задачи на тему:

Для усилителя на базе ОУ, схема которого приведена на рис.3, определить: сопротивление RОС  для получения заданного коэффициента усиления К0; низшую граничную частоту fН; высшую  граничную частоту fВ .

Дата добавления: 26.10.2023

Условие задачи

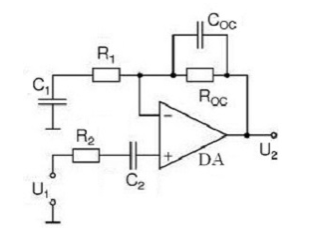

Усилитель переменного тока на операционном усилителе

Рис.3. Схема усилителя

Для усилителя на базе ОУ, схема которого приведена на рис.3, определить:

- сопротивление  RОС  для получения заданного коэффициента усиления К0  ;

- низшую граничную частоту  fН ;
- высшую  граничную частоту  fВ .

Допустимое снижение коэффициента усиления на частотах fВ  и  fН  не более 3 дБ  (КВ/ К0 = КН/ К0 = 0,707).
Дано:
R1= 12  кОм= 12∙103  Ом;  С1 = 0,1  мкФ = 0,1∙10-6 Ф;  R2= 10 кОм= 10∙103  Ом;
С2 = 1 мкФ=1∙10-6 Ф;  f1= 0,5  МГц= 1,4∙106  Гц;  СОС = 50 пФ= 50∙10-12 Ф;  К0 = 10.

Ответ

К0 = 1+ RОС /R1; отсюда

RОС=( К0 1)∙ R1=(10 1)∙ 12∙103 = 108∙103 Ом; типовое значение 110 кОм

низшая граничная частотаfН = 1/(2∙ ...
