Определите параметры усилительного каскада: входное сопротивление  RВХ, выходное сопротивление  RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.

«Определите параметры усилительного каскада: входное сопротивление  RВХ, выходное сопротивление  RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.»
  • Электроника, электротехника, радиотехника

Условие:

Усилительный каскад на биполярном транзисторе с общим эмиттером

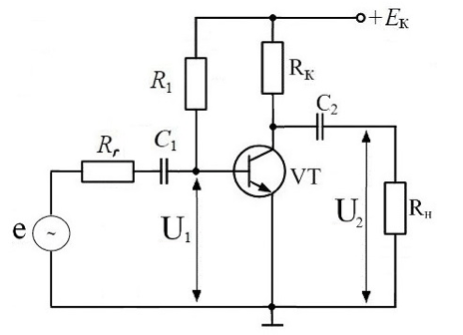

Рис.2. Схема каскада ОЭ


Определите параметры усилительного каскада: входное сопротивление  RВХ, выходное сопротивление  RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.
Дано:

IK0=7 мА= 7∙10-3 A;  UKЭ0= 8 В ; RГ= 1,0 кОм =1∙103 Ом;  RК = 4,7  кОм=4,7∙103 Ом;
RН = 3,6 кОм = 3,6∙103 Ом; С1 = 5 мкФ;  С2 = 10 мкФ; СК = 50 пФ;
 fг=1,0  МГц = 1,0 ∙106  Гц.



Решение:

Рассчитаем напряжение источника питания:

ЕК = (UKЭ0 + IK0 ∙ RK) /0,8 =(8 + 3 ∙10-3∙ 4,7∙103)/0,8 =27,6 В;
выбираем ЕК =15 В.

Запишем уравнение Кирхгофа для выходной цепи ЕК = UКЭ + IКRН.

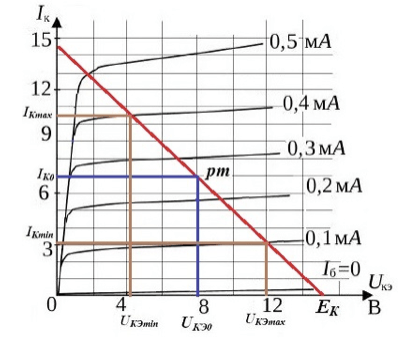

Ему соответствует линия нагрузки , построим ее по 2-м точкам:


1-я точка-рабочая точка [UKЭ0 ; IK0]= [8 В; 7 мА];

2-я точка: IК = 0 соответствует точке UКЭ = ЕК= 15 В;

Соединив эти координаты, получим нагрузочную линию

Рис...
