Условие задачи
В электрохозяйстве предприятия в качестве приводного электродвигателя установлен двигатель переменного тока. По данным, приведенным в табл. 2.1, построить графики механической и электромеханической характеристик электродвигателя.
План занятия:
1. Выбрать данные согласно варианту задания (табл. 2.1).
2. Рассчитать механическую характеристику асинхронного электродвигателя по формуле Клосса, для чего необходимо определить характерные точки:
- идеальный холостой ход;
- номинальный режим;
- критический режим работы;
- пуск двигателя.
3. Построить механическую характеристику асинхронного электродвигателя.
4. Рассчитать и построить электромеханическую характеристику электродвигателя.
Ответ
1. Выберем данные согласно варианту задания (табл. 2.1).

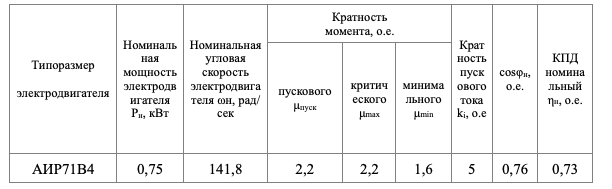

Таблица 2.1 Исходные данные
2. Рассчитаем механическую характеристику асинхронного электродвигателя по формуле Клосса, для чего необходимо определить характерные точки:
Точка 1. Идеальный холостой ход: М=0,
