Условие задачи
В сеть переменного тока напряжением U=380 В включена цепь, состоящая из двух параллельных ветвей с сопротивлениями r1=15 Ом, r2=8 Ом, XС=10 Ом, (рис.1).
Определить показания измерительных приборов, реактивную мощностью цепи, построить векторную диаграмму.

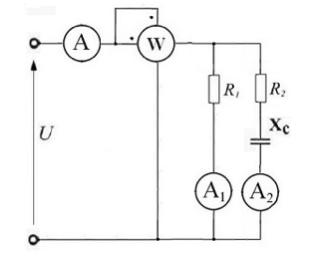

Рис.1.Схема цепи
Ответ
Перерисуем схему
Рис.2.Расчетная схема цепиНайдем комплексное сопротивление реактивного элемента:
ZС =- jXС = j10 = 10e-j90ᵒ Ом;
Найдем комплексные сопротивления ветвей :
Z1 = r1=15 Ом;
Z2 = r2- jXС = 8 - j1...
