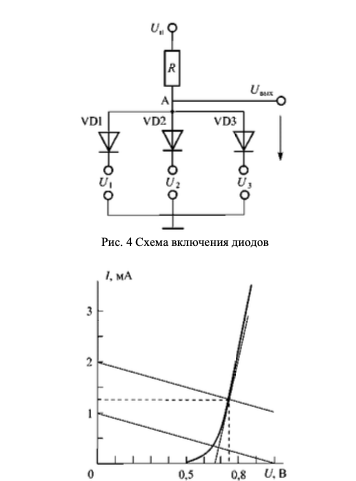

В схеме изображенной на рис. 4 Uп = 2,2 В, R = 500 Ом; U1 = U2 = 0,2 В; U3 = 1,2 В. Вольт-амперная характеристика диодов приведена на рис. 5.
Определить токи через диоды и напряжение на выходе Uвых. Определите дифференциальное сопротивление диодов Rдиф и сопротивление по постоянному току Rп.
Рис. 5 Вольт-асперная характеристика диода ВАХ
Решение:
Поскольку напряжения U1 и U2 ˗ одинаковые, то напряжение на диодах VD1 и VD2 и токи через эти диоды одинаковы. Обозначим их через ID и UD соответственно. Предположим, что диод VD3 открыт, т.е. ток через этот диод отличен от нуля. Из рис. 5 видно. что это возможно, если потенциал точки А(рис. 4) превышает величину
U = U3 + Uпор = 1,2 + 0,5 = 1,7 В.
Здесь черезUпор обозначено пороговое напряжение диода, отвечающее границе зоны умолчания на вольт-амперной характеристике. Если это так, то напряжение на диодах VD1 и VD2 окажется равным 1,7-0,2=1,5 В, что противоречит рис.5 (Uпор = 0,5 В).
Поэ...
