Условие:

В трехфазную четырехпроводную цепь с симметричным линейным напряжением UЛ включены звездой сопротивления Rа, Rb, Rc, ха, хb, хc
(рис. 3). Определить фазные и линейные токи, ток в нейтральном проводе, активную мощность всей цепи и каждой фазы.

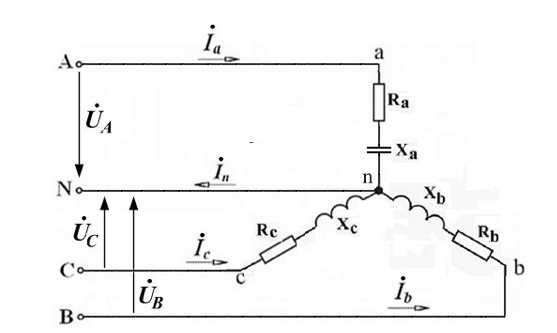

Рис.5.Схема цепи




Дано:

UЛ = 220 В;  Ra=1,5 Ом;   Rb=2 Ом; Rc= 3 Ом;  xa= 2 Ом; xb= 1,5 Ом;  xC= 4 Ом;

Решение:

Решение:
Модули действующих значений фазных напряжений равны между собой

UА = UB = UC = Uл/3 = 220/3 = 127 В;

запишем выражения для комплексных фазных напряжений

UA = 127ej0ᵒ B.

UB =127ej120ᵒ B.

UC =127e+j120ᵒ B.

найдем комплексные сопротивления ветвей

Za = Ra- jxa =1,5 j2 = 2,5e-j53ᵒ Ом;

Zb = Rb+ jxd =2+ j1,5= 2,5ej37ᵒ Ом;

Zc = Rc+ jxc =3+ j4 =5ej53ᵒ Ом.

фазные токи, равные линейным

İa= UA /Za = 127 /2,5e-j...
