Условие:
Задача
В трехфазную трехпроводную цепь с симметричным линейным напряжением
UЛ=380 В включены звездой сопротивления ra = rb = rc = 10 Ом и xa = xb = xc = 10 Ом .
Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.

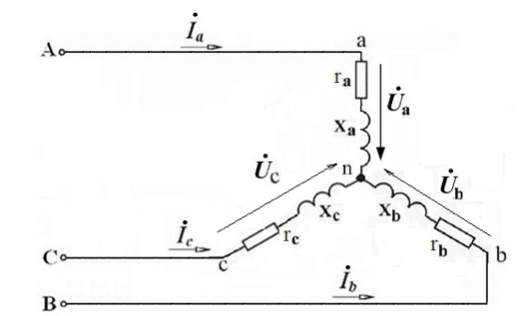

Рис.4. Схема цепи
Решение:
Решение:
Модуль фазных напряжений:
Ua = Ub = Uc= UФ= Uл/3 = 380/3 = 220 В;
Комплексные значения фазных напряжений приемников равны фазным напряжениям источников (в силу симметричной нагрузки)
Ua = UA = 220 В;
Ub = UB = 220e-j120ᵒ В;
Uс = UС = 220ej120ᵒ В;
комплексные сопротивления фазных наг...
