В трехфазную трехпроводную цепь с симметричным линейным напряжением UЛ=380 В включены звездой сопротивления ra = rb = rc = 24 Ом и xa = xb = xc = 12 Ом .Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности.

Дата добавления: 27.10.2023

Условие задачи

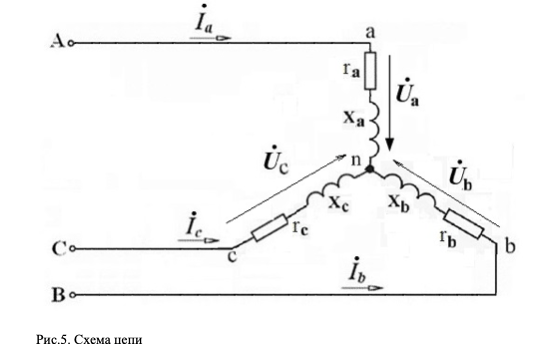

В трехфазную трехпроводную цепь с симметричным линейным напряжением
UЛ=380 В  включены звездой сопротивления ra = rb = rc = 24 Ом и xa = xb = xc = 12 Ом .
Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.



Ответ

Модуль фазных напряжений:

Ua = Ub = Uc= UФ= Uл/3 = 380/3 = 220 В;

Комплексные значения фазных напряжений приемников равны фазным напряжениям источников (в силу симметричной нагрузки)

Ua = UA = 220 В;

Ub = UB = 220e-j120ᵒ В;

Uс = UС = 220ej120ᵒ В;

комплексные сопротивления фазных нагрузок

Za = Zb = Zc = ra...
