Задайте предполагаемые направления векторов токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Рассчитайте баланс мощностей. Для расчёта следует использовать систему MathCad.
- Электроника, электротехника, радиотехника
Условие:
1. Изобразите электрическую схему, соответствующую Вашему варианту. Запишите значения параметров элементов схемы.
2. Задайте предполагаемые направления векторов токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Рассчитайте баланс мощностей. Для расчёта следует использовать систему MathCad.
Решение:

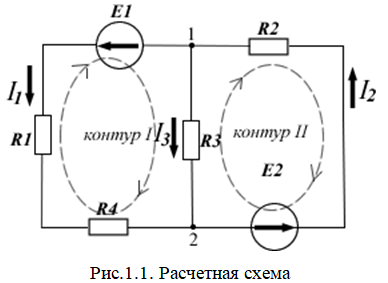

Дано: Е1=24 В, Е2=18 В, R1=35 Ом, R2=40 Ом, R3=25 Ом, R4=35 Ом.
В схеме два узла (1, 2,), три ветви, следовательно, для определения токов в ветвях по законам Кирхгофа необходимо составить систему из трех уравнений для неизвестных токов и решить её. Число уравнений по первому закону Кирхгофа должно быть равно одному (количество узлов без единицы), а остальные два уравнения записываются по второму за...
