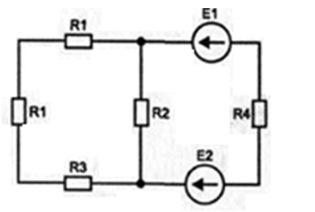

Задайте предполагаемые направления векторов токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Рассчитайте баланс мощностей. Для расчёта следует использовать систему MathCad.

1. Определить токи во всех ветвях методом контурных токов. 2. Определить токи во всех ветвях схемы методом узловых потенциалов, приняв потенциал четвертого узла равным нулю.

Мощность солнечной батареи железнодорожной станции при 25 °С равна 500 Вт; Выходное напряжение 50 В, Батарея составлена из СЭ с V0 = 0,4 В. Эффективность γ= 2*10-2 А*см-2, SСЭ = 1см2.

К зажимам цепи, состоящей из активного сопротивления R и реактивного X, приложено напряжение u = Um*sin(314t ± φ), и по цепи проходит ток i = Im*sin(314t)
