Условие задачи
Задана электрическая цепь, параметры которой приведены в таблице 1.
Требуется:
1. Определить токи во всех ветвях методом узловых потенциалов;
2. Определить ток I1 методом эквивалентного генератора.
3. Построить потенциальную диаграмму для любого замкнутого контура, включающего обе э.д.с.
Таблица 1 – Исходные данные для расчета цепи

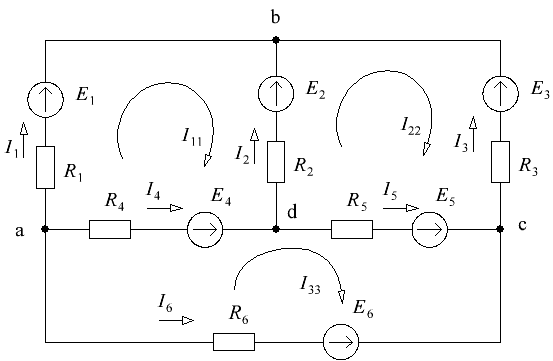

Рисунок 1 – Схема электрической цепи
Ответ

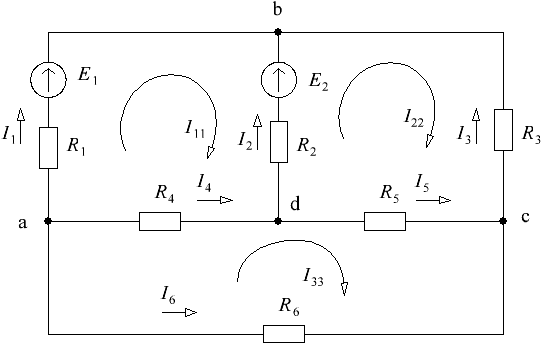

1. Составляем расчетную схему электрической цепи с учетом исходных данных (см. рис. 2).
Рисунок 2 Расчетная схема электрической цепи
2. Рассчитаем токи во всех ветвях схемы методом узловых потенциалов.
Примем потенциал узла d равным нулю ( ). Для определения потенциалов остальных узлов цепи необходимо составить систему трех уравнений.
