Условие задачи
Задана электрическая цепь постоянного тока смешанного соединения, состоящая из 10 резисторов (рис. 1.1).
Определить: – эквивалентное сопротивление цепи, P ,U , I – мощность, напряжение или силу тока на входе цепи; Ui , Ii – токи и напряжения на всех элементах цепи. В ходе решения выполнить несколько проверок полученных результатов по законам Кирхгофа.

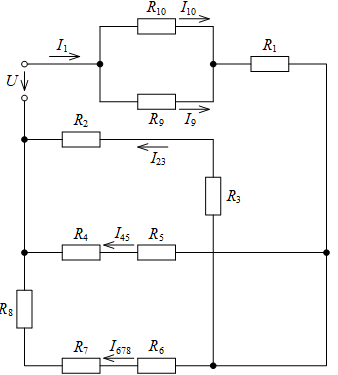

Рисунок 1.1 – Исходная заданная цепь
Ответ
Для определения эквивалентного сопротивления цепи применяем метод свертывания цепи.
Вычисляем общее сопротивление параллельно включенных резисторов и :
