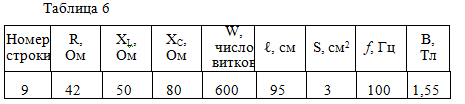

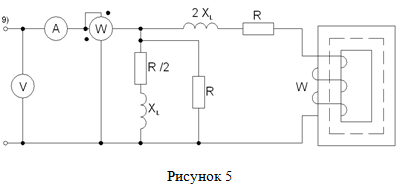

Задана электрическая цепь (рис.5), содержащая катушку с ферромагнитным сердечником. Индукция В изменяется по синусоидальному закону. Кривая намагничивания задана в таблице 5. Исходные данные приведены в таблице.

Задана электрическая цепь (рис.5), содержащая катушку с ферромагнитным сердечником. Индукция В изменяется по синусоидальному закону. Кривая намагничивания задана в таблице 5. Исходные данные приведены в таблице. Для всех вариантов задается аппроксимирующее выражение кривой намагничивания в виде:

H=aB+bB³.

Требуется:

1 .Определить коэффициенты а и b аппроксимирующею выражения, выбрав на кривой намагничивания точки:

H₁=250 A/м,  В₁=1 Тл,  Н₂=1000 A/м,  В₂=1,4Тл;

2. Построить в одних осях исходную кривую намагничивания и аппроксимирующую кривую.

3. Пренебрегая потоками рассеяния и потерями в сердечнике, определить закон изменения тока и напряжения источника. Построить гармоники тока источника и их графическую сумму в пределах одного периода основной гармоники.

4. Определить показания приборов, считая, что они имеют электродинамическую систему.
