  4. Задана электрическая цепь, схема которой изображена на рисунке 1. Требуется определить токи в ветвях цепи методом наложени...

Задана электрическая цепь, схема которой изображена на рисунке 1. Требуется определить токи в ветвях цепи методом наложения.

«Задана электрическая цепь, схема которой изображена на рисунке 1. Требуется определить токи в ветвях цепи методом наложения.»
  • Электроника, электротехника, радиотехника

Условие:

Задана электрическая цепь, схема которой изображена на рисунке 1.

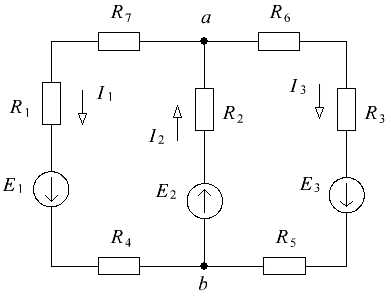

Рисунок 1 – Исходная схема электрической цепи



Исходные данные:

R1 = 10 Ом,

R2 = 20 Ом,

 R3 = 30 Ом,

R4 = 40 Ом,

R5 = 50 Ом,

R6 = 60 Ом,

R7 = 70 Ом,

E1 = 20 B,

E2 = 50 B,

E3 = 100 B.



Требуется определить токи в ветвях цепи методом наложения.

Решение:

Подлежащая расчету цепь представляет собой суперпозицию трех подсхем. Токи могут быть определены как сумма токов, вызванных действием отдельных источников ЭДС.

1). Определим токи в ветвях цепи, вызванные действием источника Е1 (см. рис. 2).

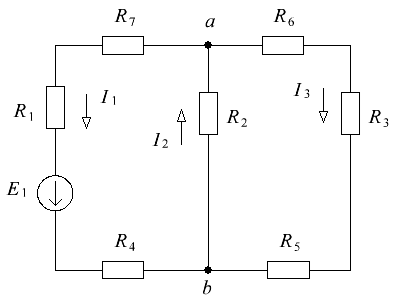

Рисунок 2 Схема электрической цепи для определения частичных токов, вызванных действием источника Е1

Определим общее сопротивление цепи относительно зажимов ис...
