Задана электрическая цепь, схема которой определяется в соответствии с рисунком 11 и исходными данными, приведенными в таблице 3. Требуется определить токи, мощности и построить векторную диаграмму токов и напряжений.

Условие:

Задана электрическая цепь, схема которой определяется в соответствии с рисунком 11 и исходными данными, приведенными в таблице 3.

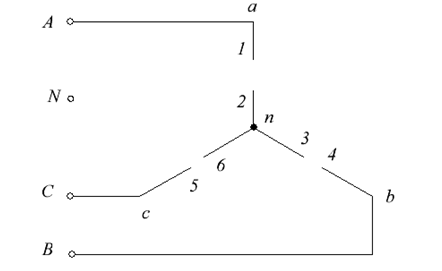

Рисунок 11 – Исходная схема электрической цепи

Требуется определить токи, мощности и построить векторную диаграмму токов и напряжений.

Таблица 3 – Исходные данные

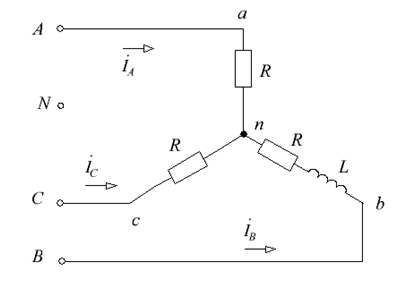

1. Изобразим схему электрической цепи в соответствии с исходными данными и обозначим токи в фазах (см. рис. 12).

Рисунок 12 Схема электрической цепи

2. Определим в комплексном виде полные сопротивления каждой фазы с учетом характера элементов:
