Задана электрическая схема. Величины сопротивлений R_1 = 2 Ом,R_2 = 4 Ом,R_3 = 12 Ом,R_4 = 3 Ом,R_5 = 5 Ом,R_6 = 8 Ом, напряжение U = 100 В.
«Задана электрическая схема. Величины сопротивлений R_1 = 2 Ом,R_2 = 4 Ом,R_3 = 12 Ом,R_4 = 3 Ом,R_5 = 5 Ом,R_6 = 8 Ом, напряжение U = 100 В.»
- Электроника, электротехника, радиотехника
Условие:

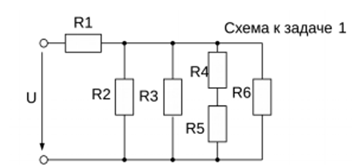

Задана электрическая схема.
Величины сопротивлений R1 = 2 Ом, R2 = 4 Ом, R3 = 12 Ом, R4 = 3 Ом, R5 = 5 Ом, R6 = 8 Ом, напряжение U = 100 В.
Определить эквивалентное сопротивление цепи, а также силу тока в каждом резисторе, мощность потребляемую цепью. Показать направления токов во всех ветвях цепи.
Решение:
На заданной схеме укажем направления токов
Определяем эквивалентное сопротивление цепи
Резисторы R4 и R5 соединены последовательно
R45 = R4 + R5 = 3 + 5 = 8 Ом
Резисторы R3, R45, R6 соединены паралл...
