Задана районная электрическая сеть (рис. 6). Требуется определить годовые потери электроэнергии в воздушной линии Л1 и в трансформаторной подстанции П1.
«Задана районная электрическая сеть (рис. 6). Требуется определить годовые потери электроэнергии в воздушной линии Л1 и в трансформаторной подстанции П1.»
- Электроника, электротехника, радиотехника
Условие:
Задана районная электрическая сеть (рис. 6). Требуется определить годовые потери электроэнергии в воздушной линии Л1 и в трансформаторной подстанции П1.
Исходные данные приведены в табл. 2. Напряжение в точке А равно UА = 121 кВ, Тнб = 5000 ч, cosφ = 0.9 Данные трансформатора: ST = 10 MBA, uK = 10.5 %; ΔРK = 60 кВт; ΔРхх = 14 кВт; Iхх = 0.9 %.

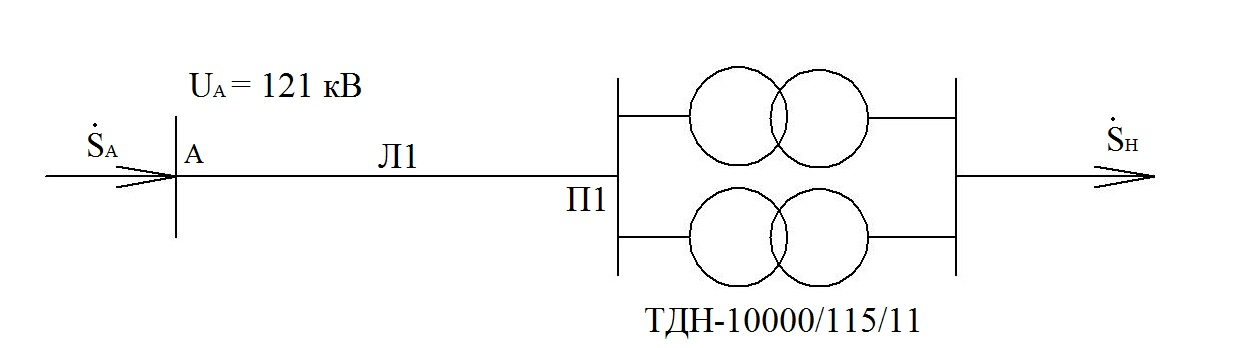

Рис 6. Районная электрическая сеть
Таблица 2. Исходные данные для задания 2
Решение:

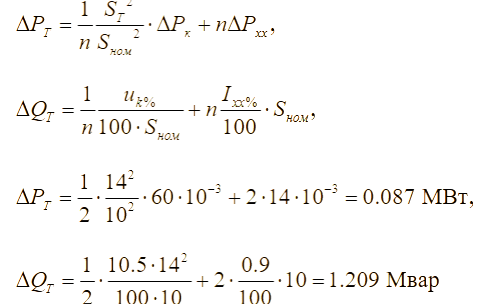

Для нахождения потерь мощности в n параллельно работающих трансформаторах воспользуемся формулами:
Рассчитаем потери электроэнергии в линии.
- максимальные потери активной мощности в линии и трансформаторах при наибольшей заданной нагрузке. Найдем в линии:
