решение задачи на тему:

Задана схема электрической цепи синусоидального тока, схема которой изображена на рисунке 4. Напряжение на зажимах цепи изменяется по закону: .

Дата добавления: 05.03.2025

Условие задачи

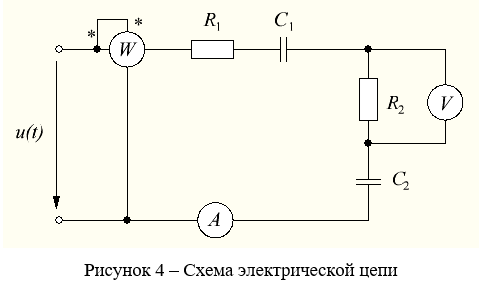

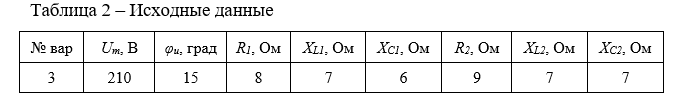

Задана схема электрической цепи синусоидального тока, схема которой изображена на рисунке 4. Напряжение на зажимах цепи изменяется по закону: Амплитудное значение и начальная фаза напряжения, а также значения активных, индуктивных и емкостных сопротивлений приведены в таблице 2. Частота

Требуется:

а) определить показания указанных на схеме приборов;

б) определить закон изменения тока в цепи;

в) определить закон изменения напряжения между точками, к которым подключен вольтметр;

г) определить активную, реактивную и полную мощности, потребляемые цепью;

д) построить векторную диаграмму напряжений на всех элементах цепи и показать на ней вектор тока.

Ответ

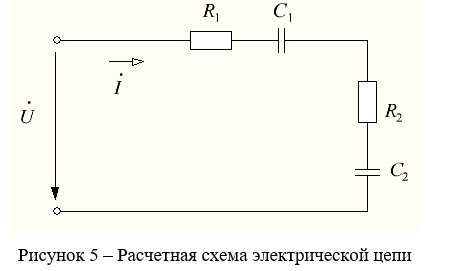

1. Изобразим схему электрической цепи, подлежащей расчету, без измерительных приборов и обозначим ток в цепи (см. рис. 5).

2. Определим общее сопротивление цепи:

3. Запишем значение приложенного напряже...
