Задана схема электрической цепи, в которой действует источник постоянного напряжения. Рассчитать переходной процесс, возникающий в цепи после коммутации (замыкание ключа к) классическим и операторным методами.
- Электроника, электротехника, радиотехника
Условие:
Задана схема электрической цепи, в которой действует источник постоянного напряжения. Необходимо рассчитать переходной процесс, возникающий в цепи после коммутации (замыкание ключа к) классическим и операторным методами.
В результате расчета должна быть получена формула тока либо напряжения согласно заданному варианту. Необходимо построить графики зависимости u(t) или i(t).

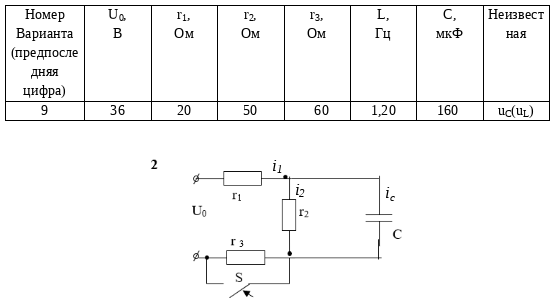

Исходные данные
Исходная схема
Решение:
1. Расчет переходного процесса классическим методом.
1.1. Рассчитываем режим до коммутации (ключ разомкнут). Цепь постоянного тока (емкостное сопротивление равно бесконечности) представлена на рисунке.

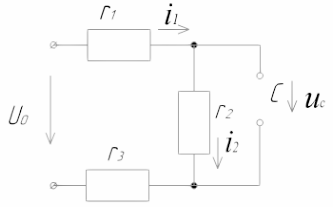

Цепь до коммутации
До коммутации постоянный ток через конденсатор не проходит, значит
