Задана схема включения биполярного транзистора с общим эмиттером. Напряжение источника питания ЕПИТ =20 В, ток базы IБ =50 мА, сопротивление нагрузки RH =10 Ом.
«Задана схема включения биполярного транзистора с общим эмиттером. Напряжение источника питания ЕПИТ =20 В, ток базы IБ =50 мА, сопротивление нагрузки RH =10 Ом.»
- Электроника, электротехника, радиотехника
Условие:

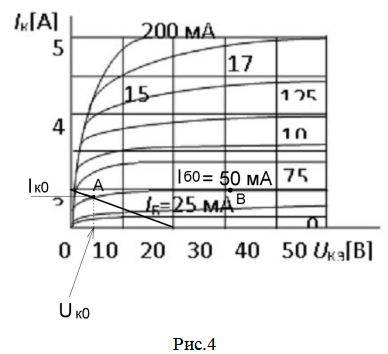

Задана схема включения биполярного транзистора с общим эмиттером. Напряжение источника питания ЕПИТ =20 В, ток базы IБ =50 мА, сопротивление нагрузки RH =10 Ом. Определите величину тока коллектора, напряжение между коллектором и эмиттером биполярного транзистора и мощность, рассеиваемая на коллекторе транзистора. Вольтамперные характеристики транзистора приведены на (рис.4).
Решение:
Строим нагрузочную линию по двум точкам:
точка 1 Uкэ=0,
Iкmax= Eпит/Rн = 20/10= 2 A;
точка 2 Iк=0, Uкэ=...
