Задана схема включения биполярного транзистора с общим эмиттером. Напряжение источника питания ЕПИТ равно 20 В, ток базы иБ равно 75 мА, сопротивление нагрузки р аш равно 5 Ом. Определите величину тока коллектора,
«Задана схема включения биполярного транзистора с общим эмиттером. Напряжение источника питания ЕПИТ равно 20 В, ток базы иБ равно 75 мА, сопротивление нагрузки р аш равно 5 Ом. Определите величину тока коллектора,»
- Электроника, электротехника, радиотехника
Условие:
Задана схема включения биполярного транзистора с общим эмиттером. Напряжение источника питания ЕПИТ =20 В, ток базы IБ =75 мА, сопротивление нагрузки RH =5 Ом. Определите величину тока коллектора, напряжение между коллектором и эмиттером биполярного транзистора и мощность рассеиваемая на коллекторе транзистора. Вольт-амперные характеристики транзистора приведены на (рис.2).

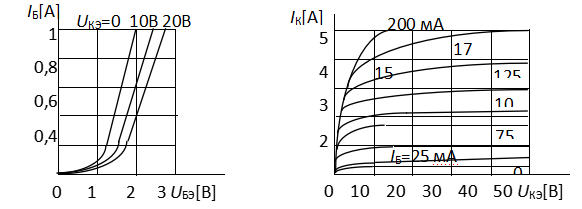

Рис. 2. Вольт-амперные характеристики биполярного транзистора для схемы с общим эмиттером
Решение:
Определим коэффициент усиления h21:
По входным характеристика...
