На основании исходных данных провести расчет усилительного каскада, на биполярном транзисторе, включенном по схеме с общим эмиттером. Представить описание принципа действия усилительного каскада с описанием назначения отдельных элементов схемы.

Дата добавления: 26.10.2023

Условие задачи

На основании исходных данных провести расчет усилительного каскада, на биполярном транзисторе, включенном по схеме с общим эмиттером. Представить описание принципа действия усилительного каскада с описанием назначения отдельных элементов схемы. Величина тока коллектора Ik выбирается в пределах 1-3 мА.  Сопротивление нагрузки усилительного каскада  Rн = (4-5)∙R4

При выполнении схемы конкретного усилительного каскада необходимо учитывать тип транзистора (p-n-р или n-p-n). Для определения типа транзистора можно воспользоваться любым справочником по биполярным транзисторам.

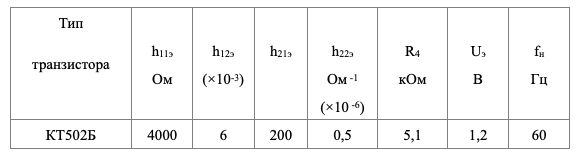

 Расчетные данные к задаче 5





Ответ

Решение

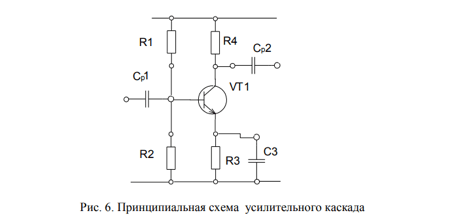

Из справочника /1/ следует, что КТ502 - кремниевый биполярный эпитаксиально-планарный транзистор структуры p-n-p. Поэтому схема усилительного каскада для транзистора включенном по схеме с общим эмиттером (ОЭ) будет выглядеть как на рис. 6.

В усилительном каскаде на биполярном транзисторе, включенном по схеме с общим эмиттером (рис.6), в коллекторную цепь транзистора включен резистор R4, с помощью которого формируется выходное напряжение [2, 3].

Делитель напряжения на резисторах R1 и R2 определяет значение тока базы Iб, обеспечивающего положение рабочей точки покоя в режиме класса А. Для у...
