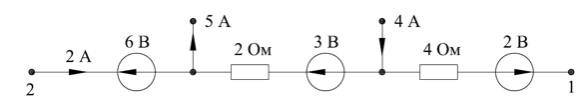

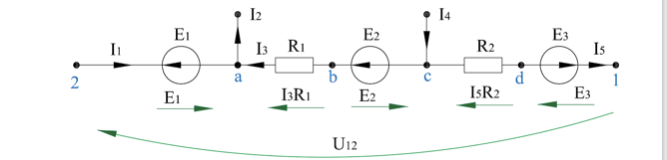

Найти напряжение U12. Приняв потенциал узла 2 за нулевой, построить потенциальную диаграмму.

Необходимо расчетным путем определить неизвестные параметры схемы в таблице 1 помеченные буквой Х: (Rx- сопротивление , Lx –индуктивность катушки, Cx –емкость конденсатора, Q- добротность катушки индуктивности, tgδ -тангенс угла потерь конденсатора.)

Дано: Амплитудное значение фазной ЭДС генератора: EmА= EmB= EmC= EmФ = 260 В;  начальная фаза ЭДС:   ΨA = ΨB = ΨC = 15º ; период ЭДС: T = 19·10-3 c; отсюда частота f=1/Т=1/19·10-3 =52,63 Гц;

В цепи переменного тока частотой 50 Гц, Im = 58 А, включена катушка индуктивностью 0,01 Гн (активным сопротивлением пренебречь). В цепи протекает ток . Написать аналитическое выражение напряжения, приложенного к цепи. Определить показания приборов,
