Рассчитать токи во всех ветвях электрической цепи: а) методом непосредственного применения правил Кирхгофа; б) методом контурных токов.
«Рассчитать токи во всех ветвях электрической цепи: а) методом непосредственного применения правил Кирхгофа; б) методом контурных токов.»
- Электроника, электротехника, радиотехника
Условие:

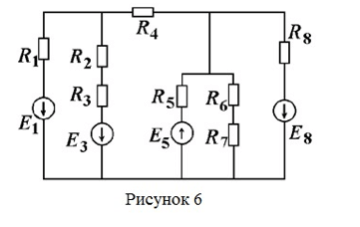

Расчет сложной электрической цепи постоянного тока
Дано:
Значения ЭДС:
Значения сопротивлений:
Содержание работы
1. Рассчитать токи во всех ветвях электрической цепи
а) методом непосредственного применения правил Кирхгофа;
б) методом контурных токов.
Решение:
а) методом непосредственного применения правил Кирхгофа;

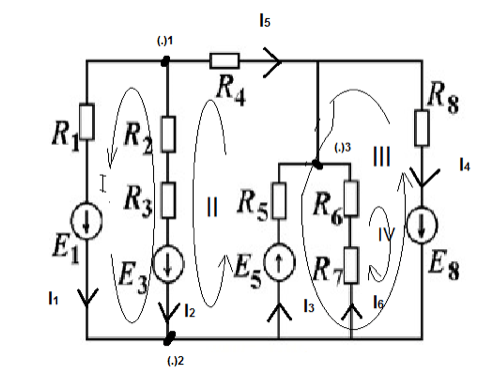

Рассчитаем схему по законам Кирхгофа.
В данной схеме: узлов - 3, ветвей - 6, независимых контуров - 4.
Произвольно зададим направления токов в ветвях и направления обхода контуров.
Составим уравнения по первому закону Кирхгофа. При составлении уравнений "втекающие" в узел токи будем брать со знаком "+", а "вытекающие" - со знаком "-".
Для данной ...
