В электрической цепи, представленной на рисунке 2, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц. При решении задачи использовать теорию комплексных чисел.
«В электрической цепи, представленной на рисунке 2, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц. При решении задачи использовать теорию комплексных чисел.»
- Электроника, электротехника, радиотехника
Условие:
В электрической цепи, представленной на рисунке 2, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц. При решении задачи использовать теорию комплексных чисел.

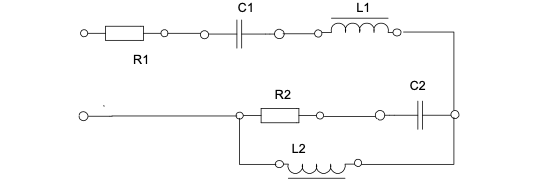

Рис. 2. Схема электрической цепи к задаче 2
Решение:

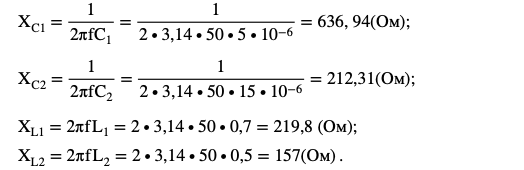

Найдем реактивные сопротивления:
Запишем значение питающего напряжения в комплексной форме:
Сопротивления соединены последовательно, их общее сопротивление:
