Условие задачи
«Электрические цепи однофазного синусоидального тока».
В электрической цепи однофазного синусоидального тока, схема и параметры

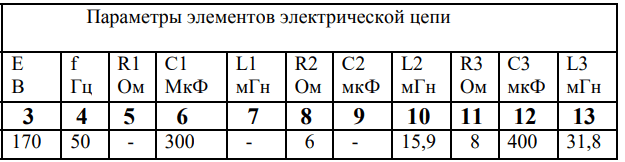

элементов которой заданы для каждого варианта в таблице, определить:
1) полное сопротивление электрической цепи и его характер;
2) действующие значения токов в ветвях;
3) показания вольтметра и ваттметра;
Построить векторную диаграмму токов и топографическую диаграмму
напряжений для всей цеп
Ответ
Схема электрической цепи
1) Расчет полного сопротивления цепи и его характер
Сначала рассчитаем реактивные сопротивления цепи:
