Заданные величины представить в комплексной форме; рассчитать комплексные амплитуды токов и напряжений всех участков цепи, проверить полученные решения по ЗТК и ЗНК, построив векторные диаграммы напряжений и токов;

Для электрической цепи, схема которой изображена на рисунке 1, выполнить следующее:

- все заданные величины представить в комплексной форме;

- рассчитать комплексные амплитуды токов и напряжений всех участков цепи;

- проверить полученные решения по ЗТК и ЗНК, построив векторные диаграммы напряжений и токов;

- построить эквивалентную схему исходного двухполюсника, определив параметры её элементов;

- для исходной цепи определить резонансную частоту на участке 1, 2, 3;

- построить графики частотных характеристик эквивалентных реактивных сопротивлений или проводимостей участка 1, 2, 3.

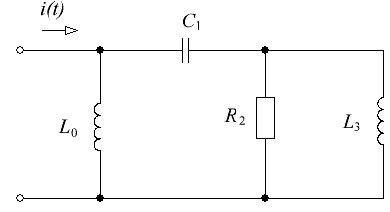

Рисунок 1 – Схема электрической цепи

Исходные данные:
