Заданный четырехполюсник П является промежуточным звеном между источником и нагрузкой. Источник ЭДС или идеальный источник тока на входе заданы действующими значениями E и J. Частота источника питания f=50 Гц. Нагрузка четырехполюсника r_Н. Требуется:

1. Определить постоянные А, В, С, D заданного четырехполюсника.

2. Определить характеристические параметры заданного четырехполюсника  Z_C1, ZC₂, g.

3. Организовать согласование источника с заданным четырехполюсником. Для этого включить параллельно с источником тока J сопротивление  Z_r=Z_C1, равное характеристическому сопротивлению заданного четырехполюсника со стороны первичных зажимов. Далее при расчете цепи это сопротивление формально рассматривается как внутреннее сопротивление источника.

4. Организовать согласование заданного четырехполюсника с нагрузкой, включив между ними согласующий четырехполюсник S, выполнив по варианту Г-образной схемы.

Исходя из условий согласования, определить сопротивления согласующей схемы. Рассчитать постоянные согласующего четырехполюсника и его характеристические параметры.

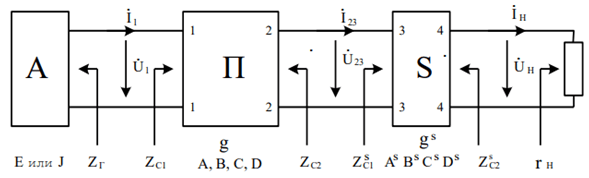

5. Изобразить полученную цепную схему с указанием элементов каждого звена. Вместо активного двухполюсника А изобразить схему конкретного источника энергии. Зафиксировать значения постоянных четырехполюсников и их параметров.

 6. В условиях полного согласования звеньев каскадной схемы рассчитать токи и напряжения между ее элементами ,  а также мощности генератора  P_Г, S_Г и нагрузки S_H=P_H. Построить векторные диаграммы токов и напряжений для указанных функций.

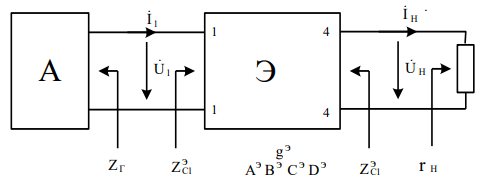

7. Определить постоянные эквивалентного четырехполюсника, а также его характеристические параметры, коэффициент затухания и коэффициент фазы.

Рассчитать режим работы нагрузки по эквивалентным параметрам.

8. В последней схеме увеличить и уменьшить на 20 процентов сопротивление нагрузки r_н . Рассчитать в этих условиях режим работы генератора и нагрузки. Проследить изменение P_H при рассогласовании нагрузки со схемой.

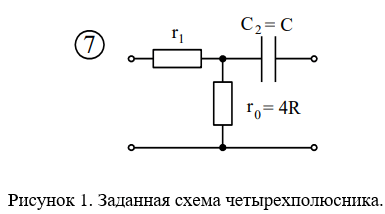

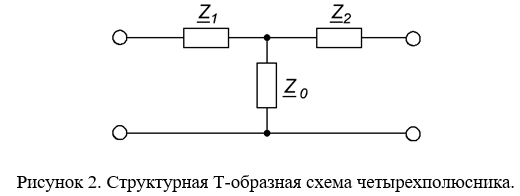

Заданные параметры: Е=300 В; r₁=10 Ом; r₀=4*R=4*25=100 Ом; С₂=С=30 мкФ; r_н=25 Ом
