Условие задачи

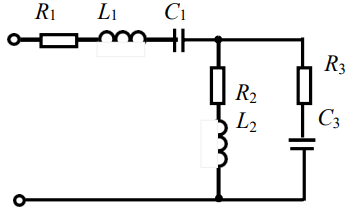

Заданы параметры цепи и напряжение на входе цепи u = Um sin(ω t+β). Требуется определить
1. Определить токи и напряжения на всех участках цепи символическим методом.
2. Составить и рассчитать баланс активных и реактивных мощностей.
3. Построить векторную диаграмму токов и напряжений.
Ответ
1. Расчет токов и напряжений цепи.
Для заданного мгновенного значения напряжения на входе цепи:
Записываем комплекс действующего значения:
Рассчитываем сопротивления катушек и конденсаторов на частоте f=...
