Заданы размеры магнитной цепи, кривая намагничивания магнитопровода представлена в таблице. Величины токов и числа витков обмоток заданы в таблице, а схема магнитной цепи изображена на рисунке.
- Электроника, электротехника, радиотехника
Условие:
Заданы размеры магнитной цепи (см. рис. 1), кривая намагничивания магнитопровода представлена в таблице1. Величины токов и числа витков обмоток заданы в таблице 2, а схема магнитной цепи изображена на рисунке 2.
Определить магнитные потоки в стержнях и значение магнитной индукции в воздушном зазоре.
При расчёте потоками рассеяния пренебречь.
Таблица 1 – Данные для построения кривой намагничивания
Таблица 2 – Данные для расчета магнитной цепи

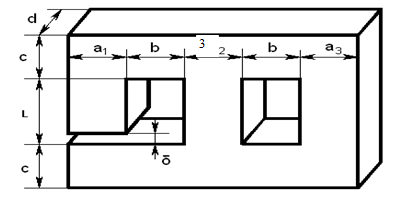

Рисунок 1 – Обозначение размеров магнитной цепи
Рисунок 2 – Схема магнитной цепи
Решение:
Составим расчетную схему замещения магнитной цепи (см. рис. 3).

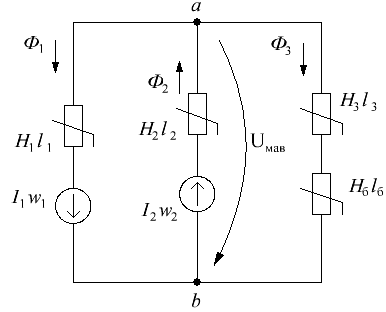

Рисунок 3 Схема замещения магнитной цепи
Составим уравнения по закону Ома для каждой магнитной ветви:
Рассчитаем магнитные потоки в ветвях...
