Заданы все сопротивления и напряжение. Требуется найти общее сопротивление схемы относительно зажимов а-бэ. Определить токи во всех ветвях схемы.
«Заданы все сопротивления и напряжение. Требуется найти общее сопротивление схемы относительно зажимов а-бэ. Определить токи во всех ветвях схемы.»
- Электроника, электротехника, радиотехника
Условие:
Заданы все сопротивления и напряжение Uab (таблица 1):
1. Требуется найти общее сопротивление схемы относительно зажимов a-b.
2. Определить токи во всех ветвях схемы.
Таблица 1 - Исходные данные

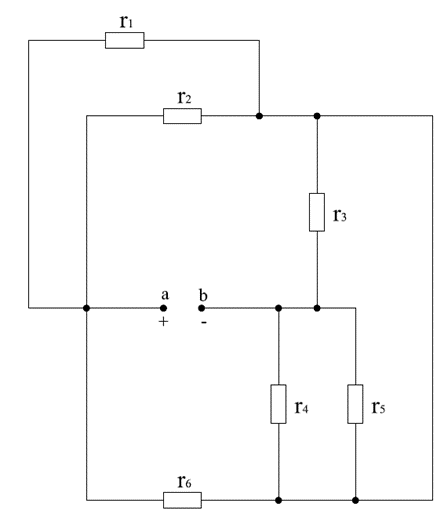

Рисунок 8 - Расчетная схема
Решение:

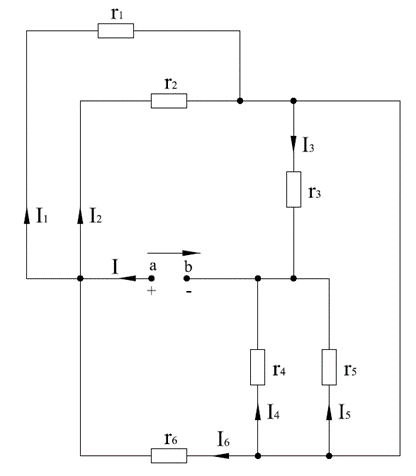

Рисунок 1 - Расчетная схема
1. При расчете цепи со смешанным соединением резисторов воспользуемся методом последовательного упрощения (свертывания ) схемы.
Резисторы r1 и r2, r4 и r5 соединены параллельно, заменим их эквивалентными:
