Условие задачи
Заданы все сопротивления и напряжение Uab (таблица 1):
1. Требуется найти общее сопротивление схемы относительно зажимов a-b.
2. Определить токи во всех ветвях схемы.
Таблица 1 - Исходные данные

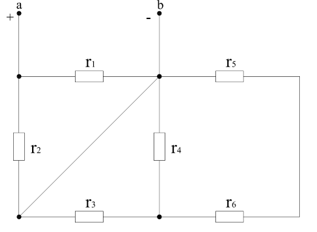

Рисунок 14 - Расчетная схема
Ответ

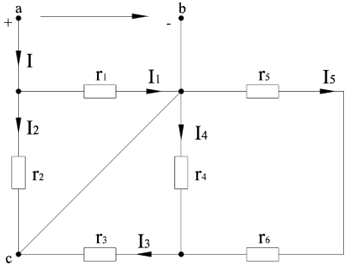

Рисунок 1 - Расчетная схема
1. При расчете цепи со смешанным соединением резисторов пользуюсь методом последовательного упрощения (свертывания ) схемы.
Потенциалы точек b и с равны, резисторы r3, r4, r5, r6 замкнуты накоротко. Таким образом, схема примет вид, представленный на рисунке 2.
