Условие:

Заданы все сопротивления и напряжение Uab (таблица 1):

1. Требуется найти общее сопротивление схемы относительно зажимов a-b.

2. Определить токи во всех ветвях схемы.

Таблица 1 - Исходные данные

        Рисунок 16 - Расчетная схема

Решение:

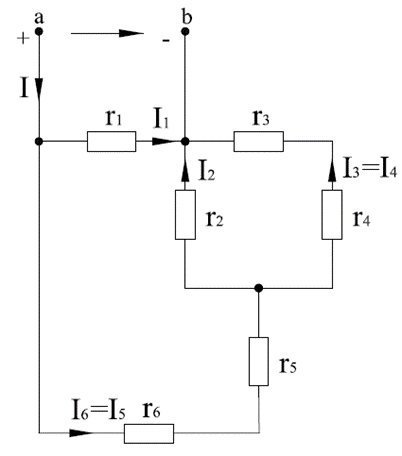

Рисунок 1 - Расчетная схема

При расчете цепи со смешанным соединением резисторов воспользуемся методом последовательного упрощения (свертывания ) схемы.

Резисторы r3 и r4, r5 и r6 соединены последовательно, заменим их эквивалентными:

r3,4 = r3+r4 = 10+4 = 14 Ом;

r5,6 = r5+r6 = 10+5 = 15 Ом
