Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.

«Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.»

2 марта 2025
Электроника, электротехника, радиотехника

Условие:

1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов.

2. Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.

3. Определить токи во всех ветвях цепи и напряжение на источнике тока методом контурных токов.

4. Составить баланс мощностей и оценить погрешность расчета.

5. Рассчитать цепь методом узловых потенциалов, определить токи во всех ветвях и напряжение на источнике тока. Результаты расчета сравнить с полученными по п. 1.3.

6. Рассчитать ток в одной из ветвей методом эквивалентного источника напряжения.

7. Рассчитать ток в одной из ветвей методом наложения.

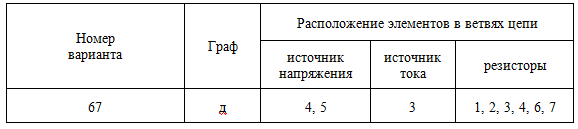

Исходные данные представлены в таблице №1.

Таблица №1

Граф расчетной схемы представлен на рис. 1

Рис. 1

Исходные данные:

Решение:

1. Выбор варианта и параметров элементов цепи.
В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету, запишем значения параметров элементов.

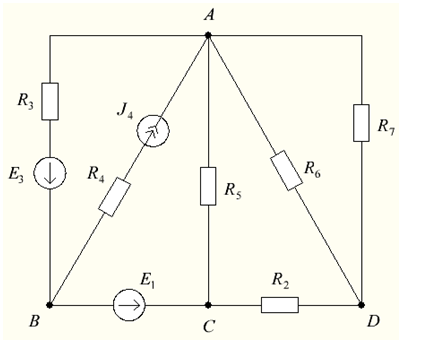

1. 1. В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).
