Записать уравнения по законам Кирхгофа. Решив полученную систему уравнений, определить токи и напряжения ветвей. Составить узловые уравнения цепи в матричной форме. Решив составленные уравнения, рассчитать токи во всех ветвях исходной цепи.

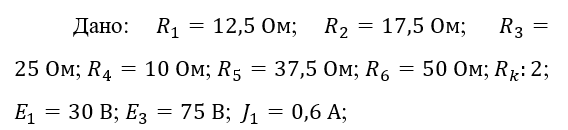

Для схемы (рис. 1), соответствующей номеру варианта, выполнить:

1. Записать уравнения по законам Кирхгофа. Решив полученную систему уравнений, определить токи и напряжения ветвей.

2. Составить узловые уравнения цепи в матричной форме. Решив составленные уравнения, рассчитать токи во всех ветвях исходной цепи.

3. Составить расширенные узловые уравнения.

4. Результаты расчетов свести в таблицу.

5. Рассчитать ток в ветви с резистором   методом эквивалентного генератора.

6. Определить, при каком сопротивлении резистора   в нем выделяется максимальная мощность.

7. Построить графики зависимостей тока, напряжения и мощности, выделяемой в резисторе   при изменении сопротивления от 0,1Rkoпт до 10 Rкопт.
