Условие задачи

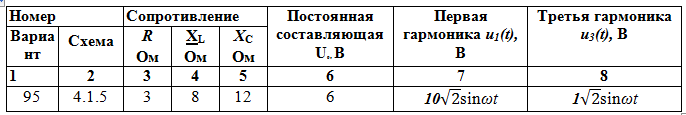

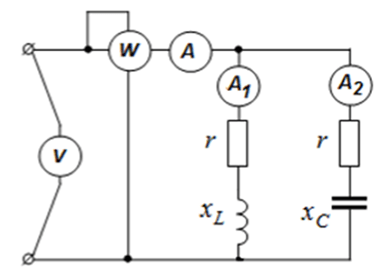

Дана линейная электрическая цепь, питаемая от несинусоидального источника напряжения. Определить показания приборов, включенных в цепь, изображенную на рис.4.1.1-4.1.6. Параметры цепи по первой гармоники заданы в таблице 4.1. Записать закон изменения тока в ветви источника i(t) и напряжения источника u(t). Построить временную диаграмму напряжения источника u(t).
Указать влияние индуктивности L и емкости C на действующее значение тока ветви при несинусоидальном напряжении источника.
Ответ
Расчет токов по постоянной составляющей:
Расчет первой гармоники:
